Автоматизированные системы розжига и контроля горения

АСУРиКГ – это программно-технический комплекс, включающий в себя приборы контроля пламени основной и пилотной грелки, отсечную арматуру, устройство дистанционного розжига, локальная панель управления кнопками и индикацией состояния, а также микропроцессорное устройство с программным обеспечением, выполняющие следующие основные функции:

  • розжиг пилотных горелок по месту и из операторной
  • розжиг основных горелок по месту
  • контроль и передача данных с операторную наличия пламени основной и пилотной грелки, исправности датчиков, состояние отсечных клапанов
  • прекращение подачи топлива и запрет на розжиг в случае отсутствия пламени, неисправности датчиков пламени, отсутствия сигналов от клапанов
  • осуществление розжига после получения разрешения из операторной
  • возможность настройки алгоритмов работы, задержек срабатывания, чувствительности обнаружения пламени под конкретную печь и заданный технологический процесс.

Основные цели работы АСУРиКГ:

  • Безопасный розжиг печи. В процессе розжига печи до момента повышения температуры в топке выше температуры самовоспламенения топлива существует вероятность погасания пламени основной горелки и образования большого газового облака и при дальнейшей подачи пламени происходят хлопки и возможны взрывы. С целью недопущения таких ситуаций при автоматизированном розжиге печи предусматривается автоматическая блокировка подачи топлива
  • Устойчивый контроль пламени в процессе эксплуатации. Применение микропроцессорной техники, а также современных измерительных приборов, позволяют настраивать АСУРиКГ на устойчивую работу на разных режимах работы печи по мощности (производительности), а также при нестабильном составе топлива, например при подаче метан-водородной фракции (МВФ) с большим содержанием водорода

ООО «ВТИ» является разработчиком и изготовителем собственного комплекса Автоматизированного розжига и контроля горения промышленных печей. В основе комплекса лежит оборудование отечественного производства и собственный разработанный алгоритм управления в соответствии с ГОСТ 21204-97.

Основные технические характеристики АСУР и КГ:

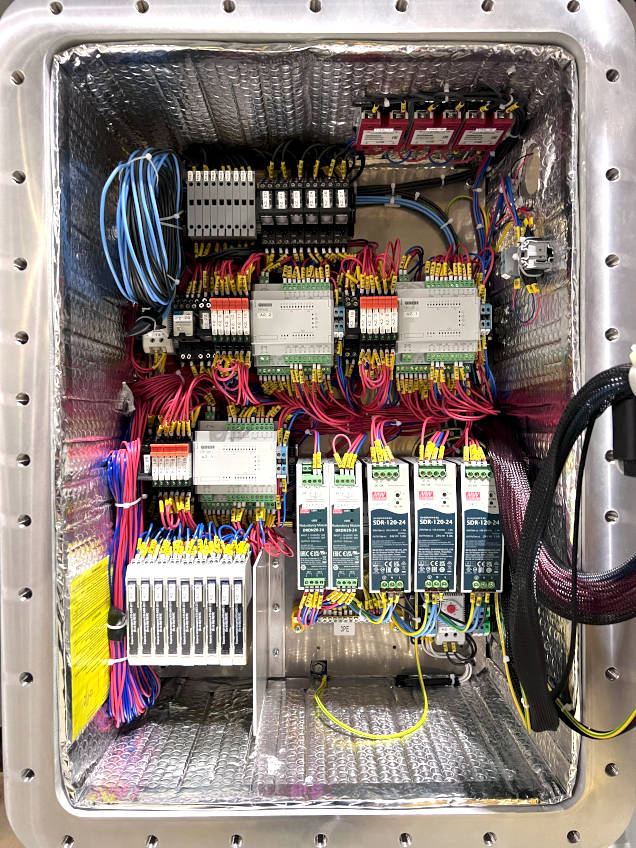

  • По типу схемотехники: релейная схема, с применением микропроцессорной техники (ПЛК, ПР)
  • Количество управляемых групп горелок (ОГ и ПГ) – 1, 2, 3, 4

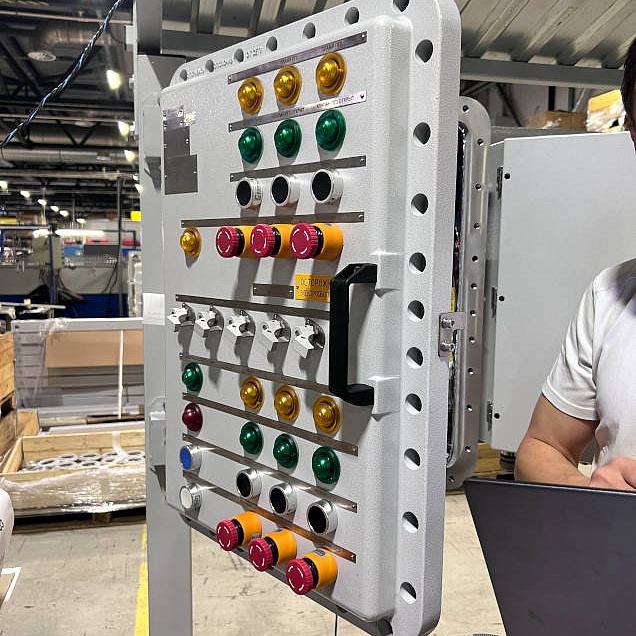

  • Варианты исполнения: взрывозащищенное (Exd, Expz), общепромышленное (IP65)
  • Материал корпуса: алюминий, нерж. сталь
  • Климатическое исполнение: - 60…+ 60
  • Выходной сигнал: «сухой контакт», 4-20мА, RS-485
  • Контроль пламени в УФ и ИК спектре одновременно
  • Тип управления: Автоматическое и полуавтоматическое с возможностью перевода в ручной режим управления

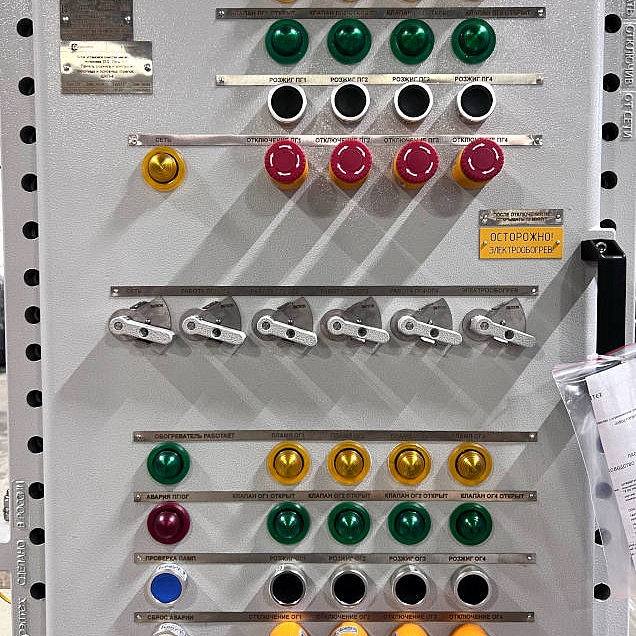

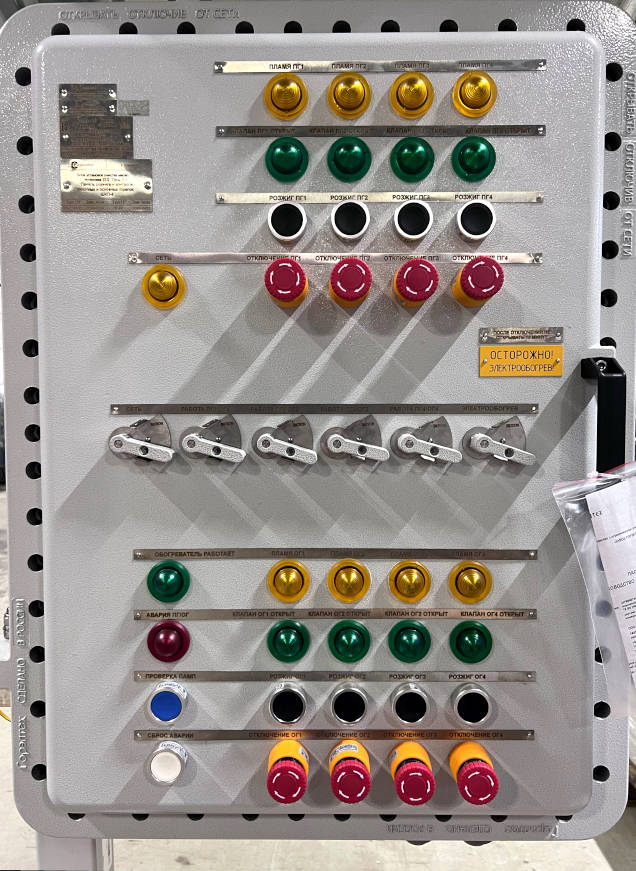

  • Тип визуализации: кнопки на локальной панели, вывод сигналов в существующую АСУТП, локальная панель оператора (если нет существующей АСТП)
  • Варианты настройки: алгоритмы работы, задержки срабатывания, чувствительности обнаружения пламени под конкретную печь и заданный технологический процесс.

В связи с тем, что условия эксплуатации горелок промышленных горелок отличаются в зависимости от производства, типа печи, особенностей ведения технологического процесса, а также вида и состава топлива, то при разработке и проектировании АСУР и КГ наша компания придерживается следующему порядку действий:

  • Сбор исходных данных и утверждение у Заказчика:
    • Режимы подачи топлива
    • Режимы эксплуатации горелок (минимальный номинальный максимальный)
    • Определение места размещения датчиков пламени с учетом стесненности и существующего оборудования и трубопроводов

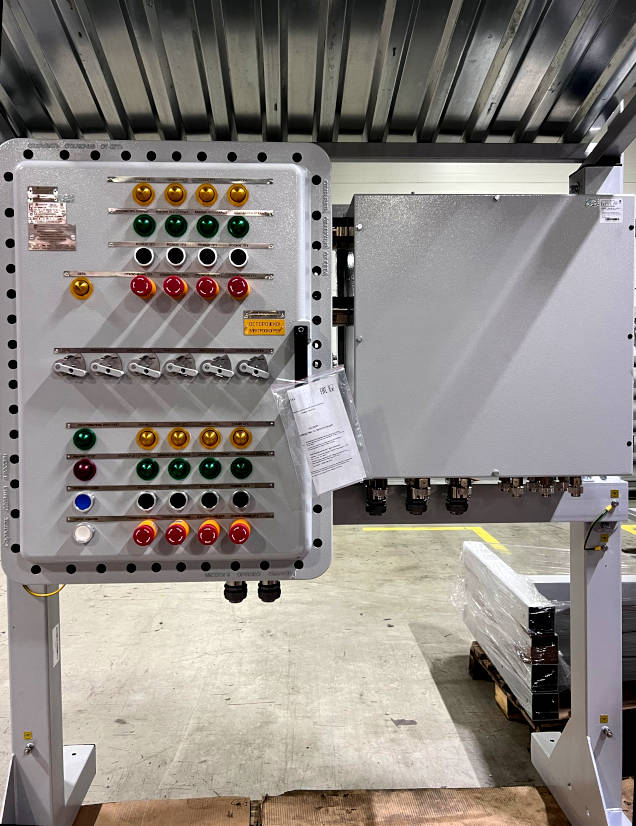

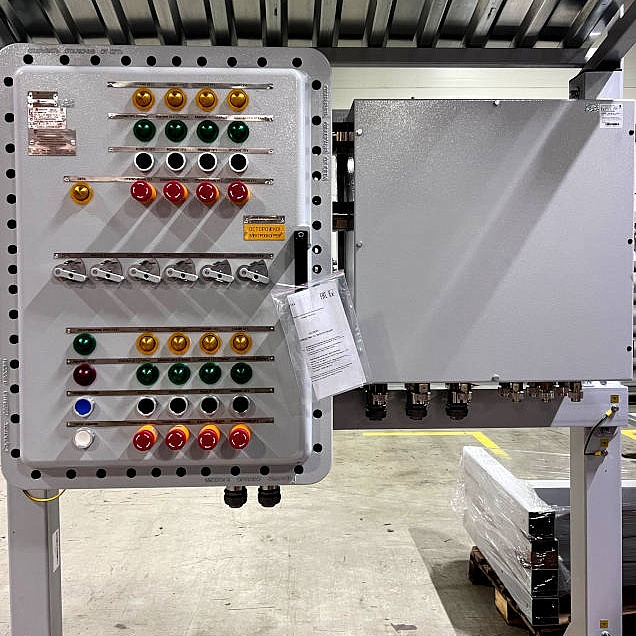

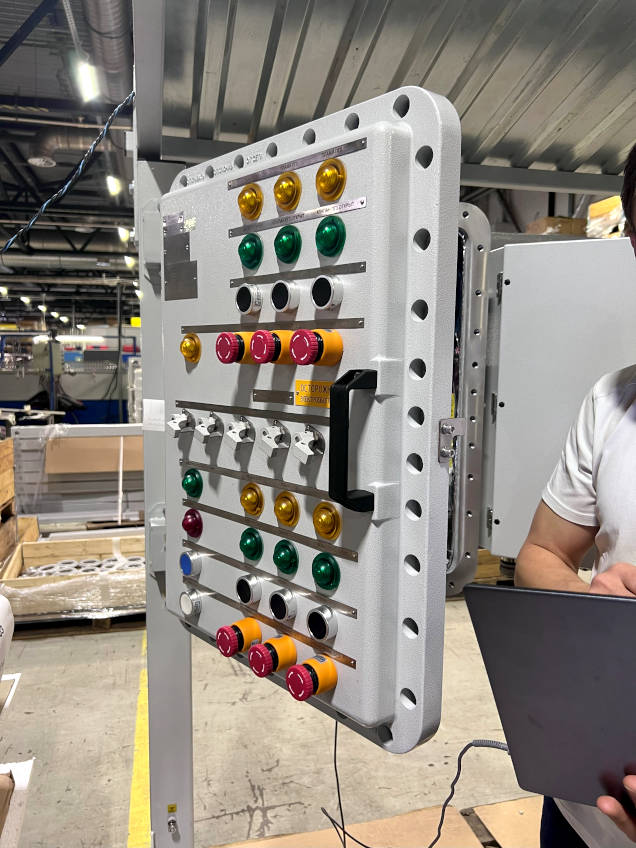

    • Определение требований и места размещения локальной панели управления
    • Определение требований по взаимодействию с вышестоящей АСУТП и визуализации
  • Выбор типов датчиков: ионизационный электрод, фотодатчик УФ, фотодатчик УФ+ИК
  • Выбор типа панели управления из стандартных или разработка индивидуального решения как в части алгоритмов управления, так и в части схемотехники, форм-фактора и иных условий эксплуатации.

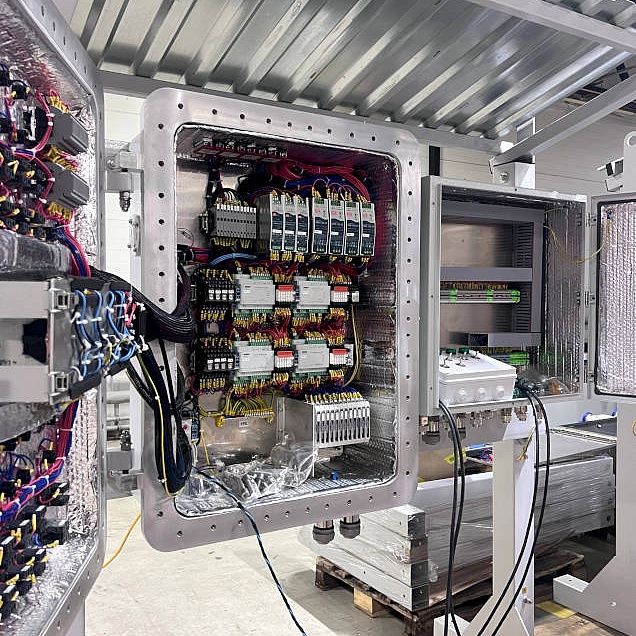

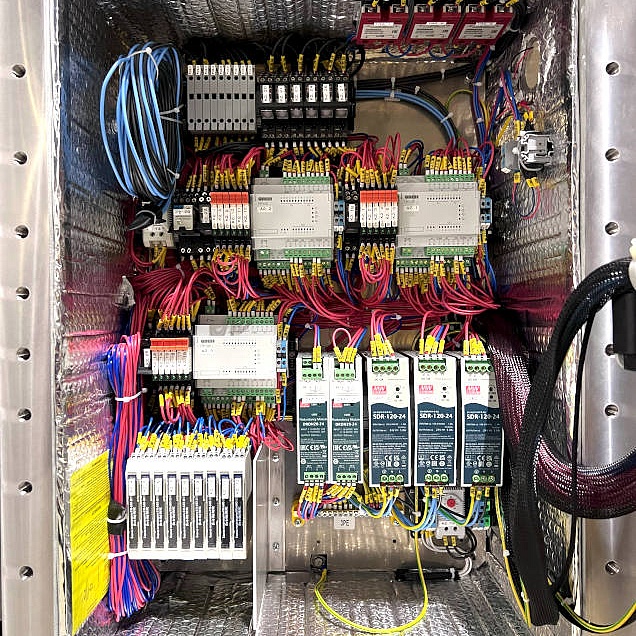

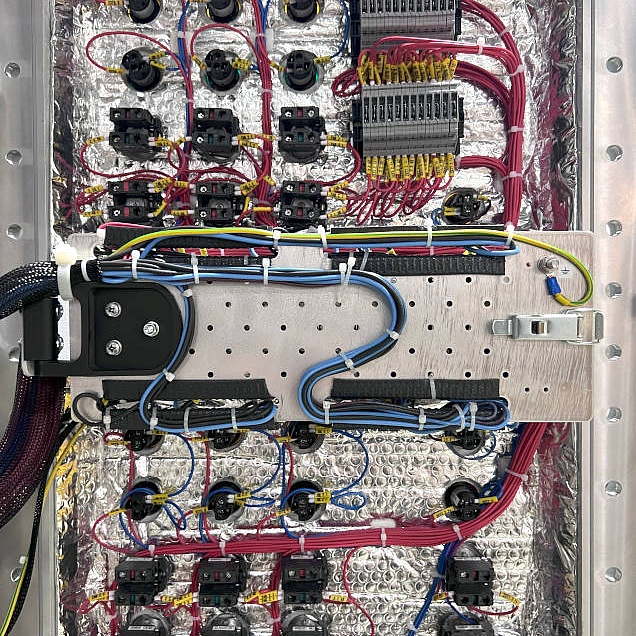

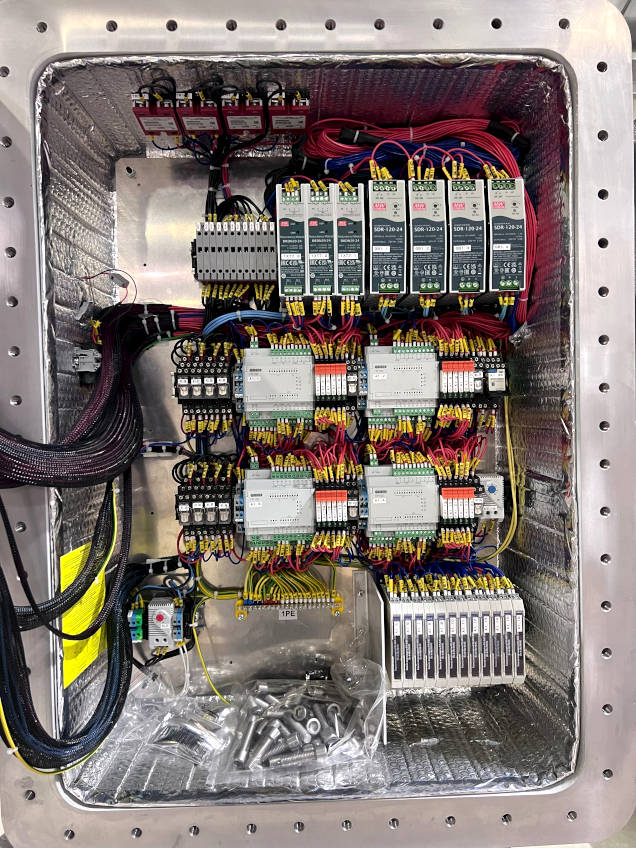

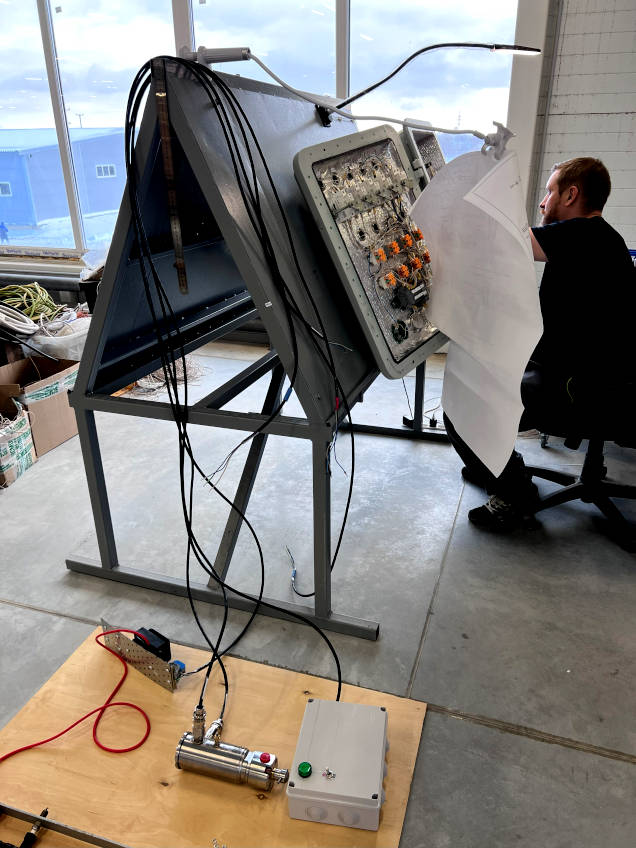

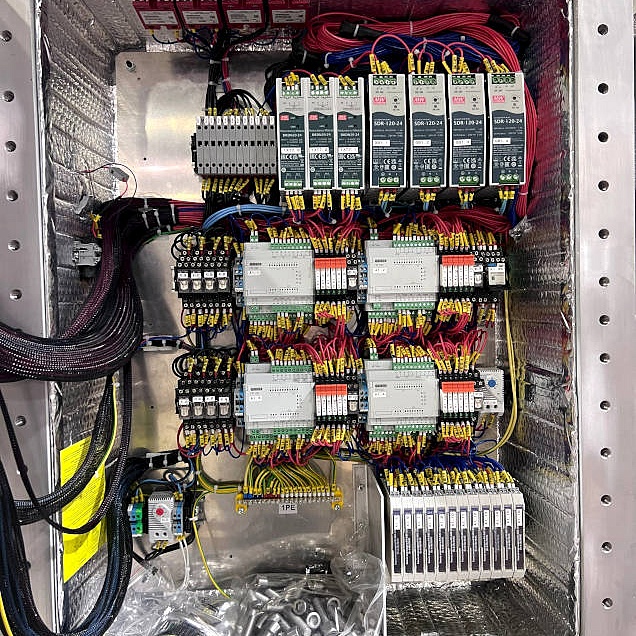

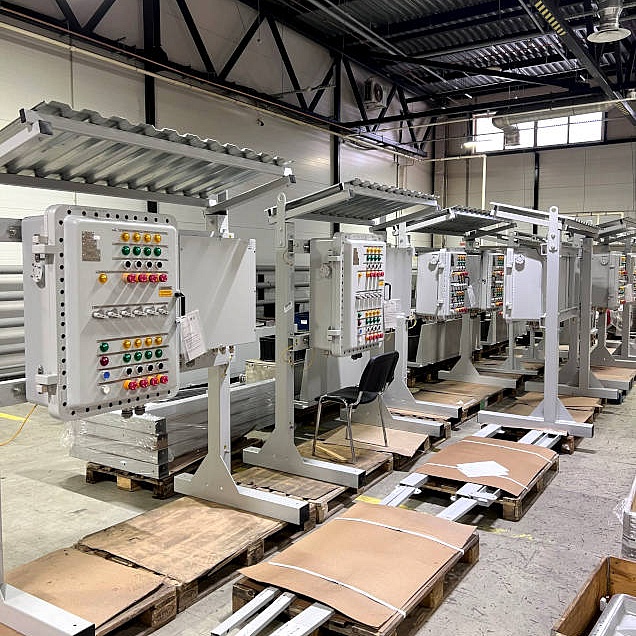

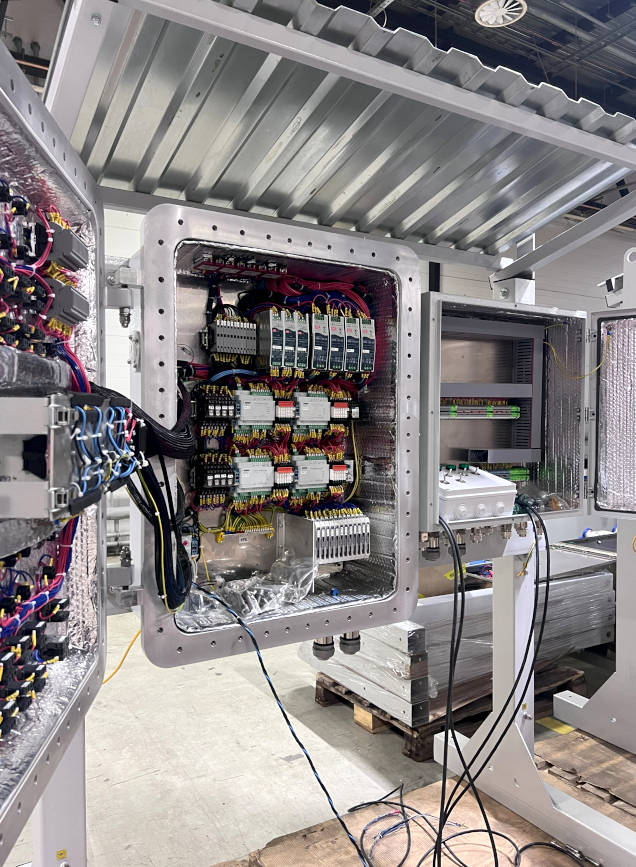

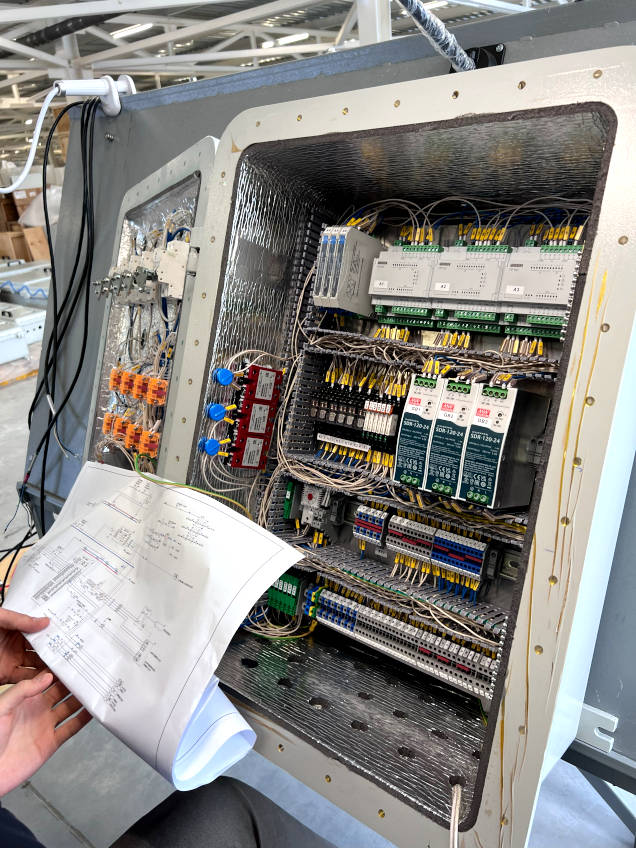

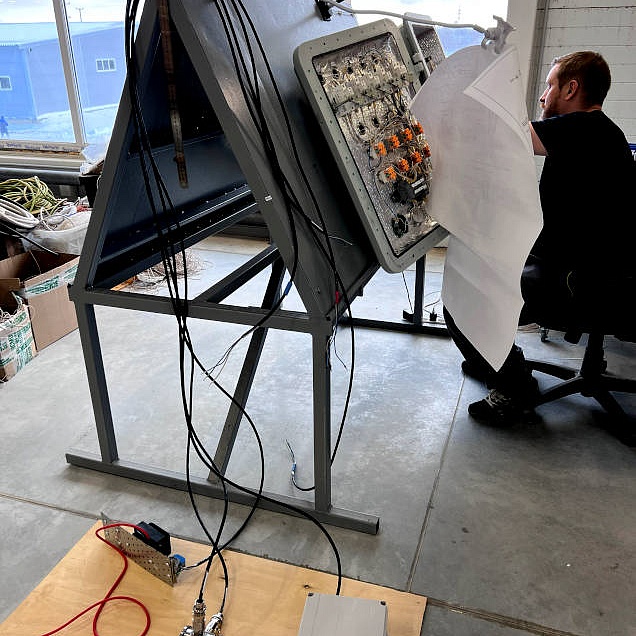

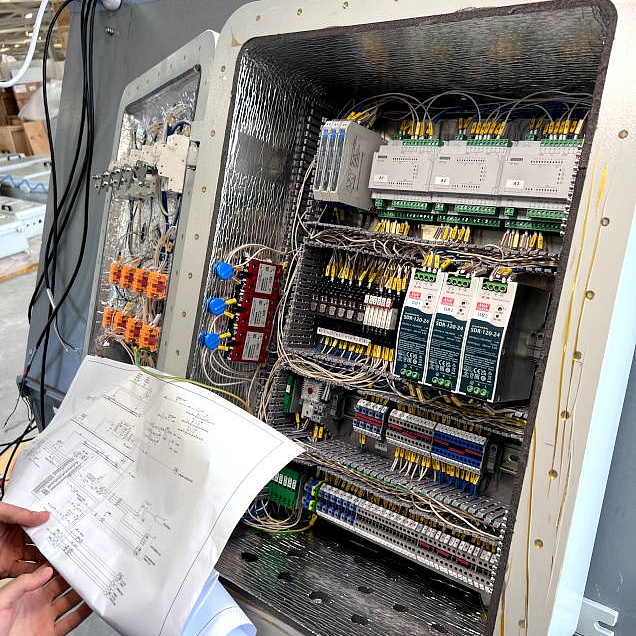

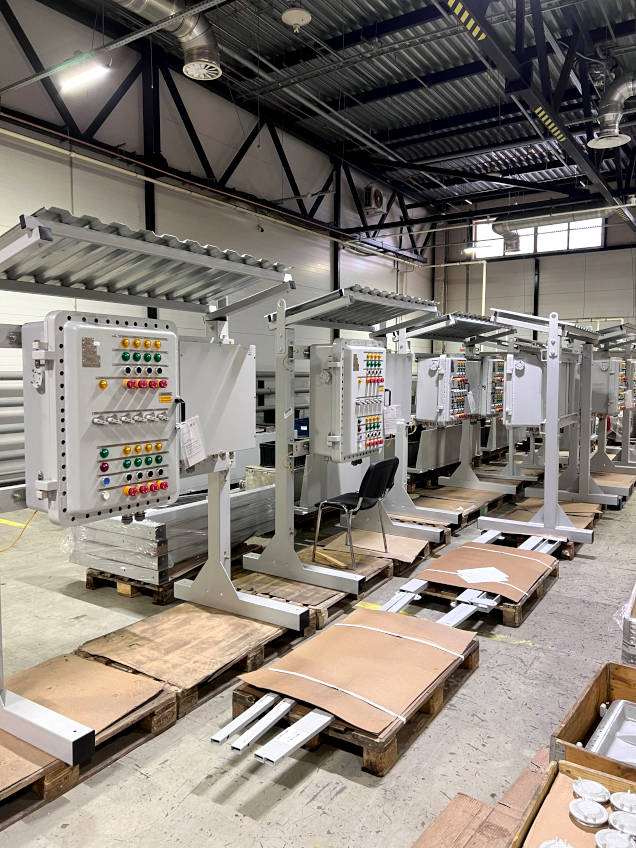

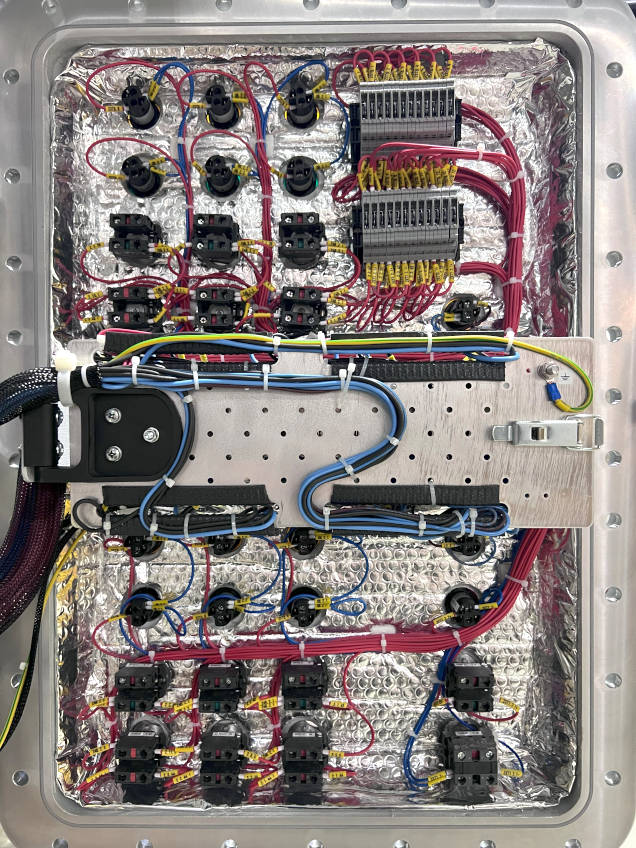

Наша компания постоянно совершенствует свои решения в части автоматизации и управления. Все наши решения предварительно проходят тестирование на нашем стенде с отработкой алгоритмов управления. При производстве и сборке панелей управления ведется обязательный входной контроль комплектующих изделий, а также 100% обязательный выходной контроль с проведением FAT тестов всех панелей управления, что позволяет нам избежать существенных издержек в период монтаж и пуско-наладки автоматизированных систем розжига и контроля горением АСУРиКГ.
