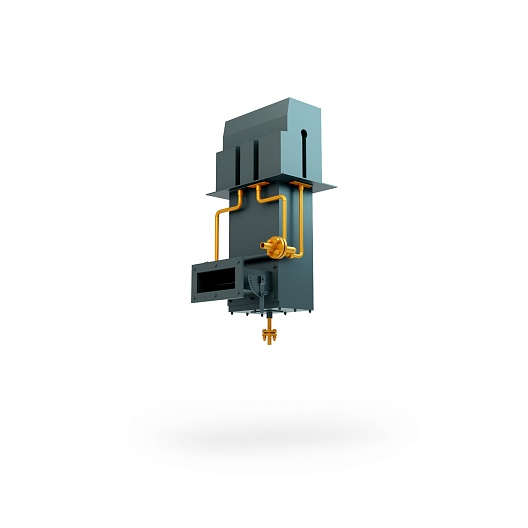

Горелка вихревая плоскопламенная ГВПП-0,2-К

Номинальная тепловая мощность :

0,17 МВт

Расход газа:

17 м3/ч

Давление газа:

20÷250 кПа

Концентрация СО в сухих продуктах на выходе из топки:

не более 0,05% об.

Концентрация NOx в продуктах сгорания на выходе из топки:

40 мг/нм3

Длина факела на холодной стене:

1,5 м

Уровень звука:

не более 80 дБА

Конструктивно горелка относится к плоско-пламенным инжекционным горелкам вихревого типа, с локализацией зоны горения на огнеупорной поверхности кладки печи.
Горелка ГВПП-0,2-К разработана тепловой мощностью 170 кВт и имеет специфичную конструкцию симметричного противоположного расположения выходных сопловых отверстий, благодаря чему образуются вихревые потоки внутри смесительной камеры и обеспечивается интенсивное смешение топливного газа с воздухом. Подготовленная смесь сгорает в объёме горелочного камня, а раскаленные продукты сгорания за счет скоса внутренней поверхности горелочного камня направляются на поверхность кладки печи, раскаляя её до температуры порядка 10000С. Нагретая поверхность кладки печи переизлучает тепловой поток на экранную поверхность нагрева трубного змеевика.
Такой процесс смешения топливного газа с воздухом позволяет осуществить стабильное сжигание газо-воздушной смеси в факеле, обеспечивающее полное сгорание топливного газа с образованием минимального количества окислов азота.
Горелка используется вместо горелки типа LE-CFSG-2W фирмы Callidus Technologies (США).
