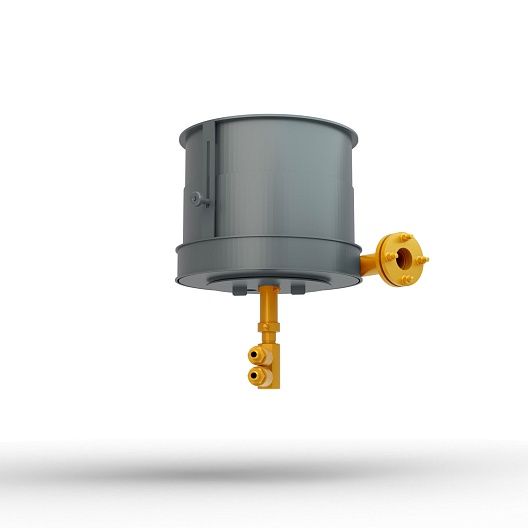

Горелка комбинированная со свободным факелом ГКС

Номинальная тепловая мощность горелок типоразмерного ряда:

1,5÷5,0 МВт

Расход газа:

151÷503 нм3/ч

Давление газа:

5,5÷15,0 кПа

Расход мазута:

132÷439 кг/ч

Расход пара:

20÷88 кг/ч

Давление пара:

0,45÷0,6 МПа

Концентрация СО в сухих продуктах на выходе из топки:

не более 0,05% об.

Концентрация NOx в продуктах сгорания на выходе из топки:

50÷92/250÷260 мг/нм3

Длина факела, газ/мазут:

3,6÷6,0/4,0÷6,5 м

Уровень звука:

не более 80 дБА

Основными элементами горелки ГКС являются: паро-механическая форсунка и газо-воздушная часть, состоящая из газовой камеры с выходными газовыми стволами и приваренной к ней неподвижной основной обечайки, с установленным внутри регулятором подачи воздуха к паро-мазутному стволу, образуя таким образом, корпус горелки.
Паро-механическая быстросъёмная форсунка служит для распыливания жидкого топлива в горелке и состоит из топливного ствола, паровой трубы, топливного и парового завихрителя. Топливный ствол и паровая труба закреплены на корпусе, при этом топливный ствол располагается концентрично внутри паровой трубы. При истечении потоков, они разбиваются сопловыми отверстиями на несколько струй, которые большой поверхностью контактируют с воздухом и интенсивно сгорают.
ООО «ВТИ» разработано и серийно выпускаются 5 типоразмеров горелок ГКС тепловой мощностью от 1,5 до 4 МВт в полном соответствии с требованиями ГОСТ 21204-97, что позволяет определиться с количеством и мощностью горелочных устройств в печах типа ГС, ЦС и т.д. размещая горелки в поду и на фронтальных стенах печи с эффективной теплопередачей тепловых потоков трубному змеевику.
Горелки достаточно просты по конструкции и изготовлению, надежны в работе, имеют возможность установки пилотной горелки типа ПГ, системы автоматического розжига и контроля пламени.
